Správně provedené uzemnění elektrických rozvodů tvoří základní prvek ochrany před úrazem elektrickým proudem a zajišťuje dlouhodobou bezpečnost elektroinstalace v budovách. Odborná instalace vyžaduje dodržení technických norem pro hloubku uzemnění a výběr vhodných materiálů pro uzemnění, které odolávají korozi v konkrétních půdních podmínkách.
📝 Hlavní myšlenky
- Minimální průřez uzemňovacích vodičů je 6 mm² pro měď a 50 mm² pro ocel.
- Uzemňovací tyče mají standardní délku 2 metry a jsou spojovány páskem FeZn 30×4 mm.
- Hloubka uložení uzemňovací tyče by měla být minimálně 0,6 metru pod povrchem.
- Hlavní ochranné pospojení (HOP) zajišťuje spojení kovových částí budovy a elektroinstalace.
- Pravidelná kontrola a měření hodnoty uzemnění je klíčová pro bezpečnost provozu.
Jak správně uzemnit rozvaděč v budově
Uzemnění rozvaděče v budově zajistíte pevným připojením ochranného vodiče k hlavní přípojnici pospojení, čímž zásadně zvýšíte bezpečnost elektroinstalace. Při realizaci v rodinném domě postupujte podle norem ČSN, které definují minimální průřezy vodičů a odolnost materiálů proti korozi.
Jak správně uzemnit rozvaděč?
Správné uzemnění rozvaděče vyžaduje použití měděného vodiče o minimálním průřezu 6 mm², který zajistí bezpečný odvod poruchových proudů do země. Pro spojovací prvky a zemnící svorky používejte výhradně pozinkovaný materiál nebo nerezovou ocel, které odolávají elektrochemické korozi v zemi. Uzemňovací vodiče musí být v rozvaděči připojeny na sběrnici PE nebo PEN pomocí certifikovaných svorek, aby byl zajištěn nízký přechodový odpor.
- Používejte vodiče s odpovídajícím barevným značením zelenožlutou izolací.
- Zajistěte pevné dotažení všech šroubových spojů na uzemňovací přípojnici.
- Kontrolujte celistvost spojení mezi rozvaděčem a hlavním ochranným pospojením (HOP).
Častá chyba: podcenění kvality kontaktu v místě napojení na zemnič, což vede k nárůstu odporu. Toto uzemnění se hodí pro standardní instalace v budovách, zatímco pro specifické průmyslové objekty s rizikem výbuchu je nutné navrhnout individuální projekt.
Jaké jsou správné hodnoty uzemnění pro domácí elektrické rozvody?
Pro efektivní uzemnění elektrických rozvodů v rodinném domě předepisují normy ČSN minimální průřez vodiče 6 mm² u mědi. Pokud instalujete zemnící tyče, jejich délka by měla činit minimálně 2 metry pro dosažení požadované vodivosti půdy. Hloubka uzemnění musí být minimálně 0,6 metru pod úrovní terénu, aby nedocházelo k zamrzání půdy v okolí zemniče, což by negativně ovlivnilo hodnotu odporu.
- Měřte impedanci zemní smyčky revizním přístrojem po dokončení instalace.
- Používejte pásky FeZn pro propojení jednotlivých zemnících bodů v základech.
- Dodržujte pravidla pro vodič PEN, který musí být v síti TN-C-S správně rozdělen.
Na co si dát pozor: při rekonstrukci starého domu vždy ověřte, zda stávající zemnič odpovídá současným normám, jinak hrozí neúčinnost ochrany. Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta nebo autorizovaného projektanta elektro.
Jaké materiály a nástroje jsou potřeba pro uzemnění
Pro správnou realizaci uzemnění elektrických rozvodů v budově musíte zvolit materiály, které odolají korozi a zajistí dlouhodobou vodivost. Základem jsou pozinkované tyče o délce 2 metry, které se zatloukají do země pro dosažení požadované hloubky uzemnění. Tyto tyče se následně propojují pomocí pásky FeZn 30×4 mm, jež tvoří zemnicí soustavu v základech nebo okolním terénu. Veškeré materiály pro uzemnění musí splňovat normy ČSN, které definují technické požadavky na bezpečnost elektroinstalace.
Potřebné vybavení pro instalaci
Při realizaci se neobejdete bez kvalitního nářadí, které zajistí pevné spoje a správné uložení vodičů.
- Zemnicí tyče z pozinkované oceli o délce 2 metry
- Páska FeZn 30×4 mm pro zemnicí vedení
- Svorky pro pevné spojení tyčí a pásek
- Zemnicí deska pro hlavní ochranné pospojení
- Nářadí pro instalaci zahrnující kladivo, klíče na svorky a měřicí přístroj pro kontrolu odporu
Častá chyba: Použití nevhodných kovů, které v půdě rychle korodují a přerušují vodivost mezi zemničem a vodičem PEN. Uzemnění vždy provádějte v souladu s platnými předpisy, které naleznete na portálu www.zakonyprolidi.cz. Tento postup se hodí pro novostavby i rekonstrukce, avšak pro přesné dimenzování hodnot uzemnění vždy doporučuji konzultaci s projektantem elektro. Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta.
Jak hluboko a kde se umisťují uzemňovací tyče
Jak hluboko musí být uzemňovací tyč pro rozvod elektřiny
Správná hloubka uzemnění je klíčová pro zajištění nízkého odporu zemniče a celkovou bezpečnost elektroinstalace. Standardní uzemňovací tyč se vyrábí v délce 2 metry a pro dosažení požadovaných parametrů podle norem ČSN musí být v zemi uložena tak, aby její horní konec ležel minimálně 0,6 metru pod úrovní terénu. Tento postup chrání zemnič před promrzáním půdy a mechanickým poškozením. Pokud vás zajímá, jak se správně dělá uzemnění v novostavbě, pamatujte, že okolní zemina musí vykazovat dostatečnou vlhkost pro efektivní rozptyl proudu.
- Propojení tyčí provádějte pomocí svorek odolných proti korozi.
- Využívejte výhradně certifikované materiály pro uzemnění, jako je ocel s žárovým zinkováním.
- Dodržujte vzdálenost jednotlivých tyčí, která by měla odpovídat alespoň dvojnásobku jejich délky.
Odborná rada: Častou chybou je nedostatečné hutnění zeminy kolem tyče, což zvyšuje přechodový odpor. Uzemnění se nehodí pro půdy s vysokým obsahem kameniva, kde nelze zaručit těsný kontakt elektrody s okolím. V takových případech se poraďte s projektantem elektroinstalací. Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta.
Postup instalace uzemnění krok za krokem
Instalace uzemnění vyžaduje striktní dodržení technických postupů podle norem ČSN 33 2000-5-54, které zajišťují bezpečnost elektroinstalace v budově. Následující návod na uzemnění elektrických rozvodů krok za krokem vám pomůže pochopit proces od výkopu až po finální měření.
Příprava na instalaci
Před zahájením prací zajistěte potřebné materiály pro uzemnění, jako jsou 2 m dlouhé pozinkované tyče a pásky FeZn 30×4 mm. Prověřte trasu inženýrských sítí v místě plánovaného výkopu, abyste předešli poškození stávající infrastruktury. Příprava zahrnuje kontrolu nářadí, jako jsou kladiva, zemnící svorky, klíče pro dotažení spojů a měřicí přístroje pro ověření odporu. Používejte vždy certifikované materiály pro uzemnění, které odolávají korozi v půdním prostředí.
Výkop a uložení tyčí
- Hloubení výkopu – vykopejte rýhu v hloubce 0,6 až 0,8 metru, která zajistí stabilitu odporu zemniče i při sezónním vysychání půdy.
- Zatloukání tyčí – zatlučte pozinkované uzemňovací tyče svisle do dna výkopu, přičemž hloubka uzemnění musí být minimálně 2 metry pod úrovní terénu pro dosažení nízkého přechodového odporu.
- Rozmístění zemničů – dodržujte rozestupy mezi jednotlivými tyčemi minimálně v délce jejich zapuštěné části, tedy 2 metry, pro dosažení optimálního rozptylu proudu do okolní zeminy.
Spojení a zabezpečení
Propojte všechny zatlučené tyče pomocí pásky FeZn 30×4 mm, která zajistí vodivé spojení celého systému zemniče. Každé mechanické spojení musíte zajistit antikorozní ochranou, například bitumenovým nátěrem nebo speciální ochrannou páskou, aby se předešlo rychlé korozi v zemi.
| Komponenta | Specifikace |
|---|---|
| Uzemňovací tyč | 2 m, pozinkovaná ocel |
| Spojovací pásek | FeZn 30×4 mm |
| Hloubka výkopu | 0,6 – 0,8 m |
Odborná rada: Častá chyba při montáži je nedostatečné dotažení spojovacích svorek, které následně zvyšuje přechodový odpor a zhoršuje bezpečnost elektroinstalace. Vždy použijte momentový klíč pro zajištění pevného kontaktu mezi páskem a tyčí.
Kontrola a měření hodnoty uzemnění
Kontrola uzemnění je nezbytná pro ověření funkčnosti celého systému. Po instalaci musí revizní technik provést měření uzemnění pomocí speciálního přístroje, který ověří, zda hodnota uzemnění odpovídá projektové dokumentaci a normám ČSN. Tato kontrola je klíčová pro správné fungování ochrany při poruše, například při spojení vodiče PEN v síti TN-C-S a vytvoření hlavního ochranného pospojení (HOP). Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta.
Odborná rada: Instalace uzemnění se hodí pro novostavby a kompletní rekonstrukce, zatímco pro dílčí úpravy starších domů se vždy poraďte s projektantem elektro, který posoudí stávající stav vodiče PEN a hlavní ochranné pospojení. Pro koho se tento postup nehodí? Pokud nemáte k dispozici projektovou dokumentaci nebo se nacházíte v oblasti s vysokou rezistivitou půdy (např. skála), svépomocná instalace bez odborného výpočtu zemního odporu není bezpečná.
Jak provést hlavní ochranné pospojení (HOP) v budově
Hlavní ochranné pospojení (HOP) představuje základní prvek pro bezpečnost elektroinstalace, který sjednocuje potenciál všech vodivých částí v budově. Systém HOP spojuje kovové části budovy, jako jsou potrubí vody, plynu nebo ocelové konstrukce, s uzemněním elektrických rozvodů. Tímto opatřením eliminujete nebezpečné rozdíly napětí mezi jednotlivými prvky v případě poruchy. V moderní síti TN-C-S je klíčové správné uzemnění vodiče PEN, které zajišťuje stabilitu ochranného systému a odvod bludných proudů do země.
Postup pro zřízení hlavní ochranné přípojnice
Při instalaci postupujte podle norem ČSN, které definují technické parametry pro jednotlivé materiály pro uzemnění.
- Instalujte hlavní uzemňovací přípojnici na snadno přístupném místě v blízkosti rozvaděče.
- Propojte přípojnici s uzemňovací soustavou pomocí vodiče o minimálním průřezu 16 mm2 mědi.
- Připojte kovové části budovy pomocí vodičů pospojení s průřezem odpovídajícím místním podmínkám.
- Zajistěte pevné mechanické spojení všech vodičů, aby byla zaručena dlouhodobá vodivost spoje.
Odborná rada: Častou chybou je nedostatečné dotažení svorek na přípojnici, což vede k přechodovým odporům a zahřívání spoje. Pamatujte, že tento článek není právní poradenství; v konkrétní situaci se obraťte na advokáta nebo revizního technika. Systém HOP se hodí pro každou stavbu s kovovými rozvody, naopak pro objekty bez kovových instalací je rozsah pospojení omezen.
Nejčastější chyby při uzemnění elektrických rozvodů
Při realizaci uzemnění elektrických rozvodů se často setkávám s podceněním technických parametrů, které přímo ovlivňují bezpečnost elektroinstalace. Mezi nejčastější chyby při uzemnění elektrických rozvodů patří především nedodržení minimálního průřezu vodiče a nedostatečná hloubka uložení zemnicích pásků. Pokud použijete vodič s průřezem menším než 6 mm2, riskujete nedostatečnou schopnost odvodu poruchových proudů. Nedostatečná hloubka uzemnění zase způsobuje vysoký přechodový odpor, což znemožňuje správnou funkci ochranných prvků dle norem ČSN.
- Použití nevhodných materiálů pro uzemnění, které podléhají rychlé korozi v půdě.
- Vytváření neodborných spojení vodičů bez použití certifikovaných svorek či antikorozní ochrany.
- Opomenutí propojení vodiče PEN s hlavním ochranným pospojením (HOP).
- Absence měření odporu uzemňovací soustavy po dokončení instalace.
Odborná rada: Častá chyba spočívá v zakrytí spojů zeminou bez předchozí kontroly jejich pevnosti a vodivosti, což znemožňuje budoucí servis. Správné uzemnění v novostavbě vyžaduje měření impedance smyčky revizním technikem, který potvrdí shodu s projektovou dokumentací. Tento postup není právní poradenství; v konkrétní situaci se obraťte na advokáta nebo autorizovaného projektanta elektro.
Uzemnění v starších a nových objektech
Při řešení bezpečnosti elektroinstalace se přístup k uzemnění výrazně liší podle stáří objektu, přičemž cílem je vždy zajistit nízký přechodový odpor a dodržení aktuálních norem ČSN 33 2000-5-54. Zatímco novostavba umožňuje integraci systému již během základových prací, modernizace uzemnění ve starších objektech vyžaduje důkladnou revizi stávajících rozvodů a často i dodatečnou instalaci nových prvků pro dosažení požadované impedance smyčky.
Jak uzemnit starý dům?
Při posuzování stavu u starších objektů často zjistíte, že původní zemnící soustava nevyhovuje dnešním nárokům na bezpečnost elektroinstalace. Rekonstrukce uzemnění v takovém případě zahrnuje doplnění systému o nové zemniče, nejčastěji pomocí vertikálních pozinkovaných uzemňovacích tyčí o délce 2 metry, které se zatloukají do nezámrzné hloubky. Tyto materiály pro uzemnění propojíte pomocí pásků FeZn 30×4 mm, které zajistí dlouhodobou odolnost proti korozi v půdním prostředí.
- Pravidelně kontrolujte stav stávajících spojů a průchodnost vodičů pomocí měření přechodových odporů.
- Ověřte, zda je vodič PEN správně rozdělen na ochranný PE a pracovní N vodič v místě hlavního domovního rozvaděče.
- Častá chyba: nedostatečné očištění spojů před jejich zakrytím zeminou, což vede k rychlé oxidaci a zvýšení přechodového odporu.
- Na co si dát pozor: korozní úbytky na starých ocelových páscích mohou výrazně zvýšit odpor uzemnění, proto vždy ověřte celistvost pásku v celé délce.
Jak se správně dělá uzemnění v novostavbě?

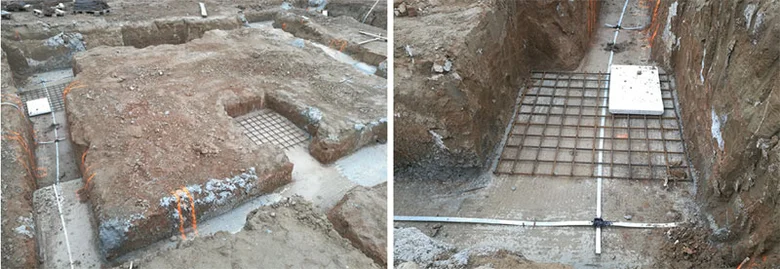

Jak se správně dělá uzemnění v novostavbě, definují platné technické normy ČSN, které kladou důraz na efektivitu a dlouhou životnost. Základem je instalace pozinkovaných uzemňovacích tyčí do země, přičemž minimální hloubka uzemnění činí 0,6 metru pod úrovní terénu, ideálně však v úrovni základové spáry. Pro vytvoření spolehlivé zemnící sítě se používají pásky FeZn 30×4 mm, které propojují jednotlivé zemnící body s hlavním ochranným pospojením (HOP). Pro vnitřní rozvody v budově pak volíte měděné vodiče s průřezem minimálně 6 mm², které připojíte na sběrnici HOP.

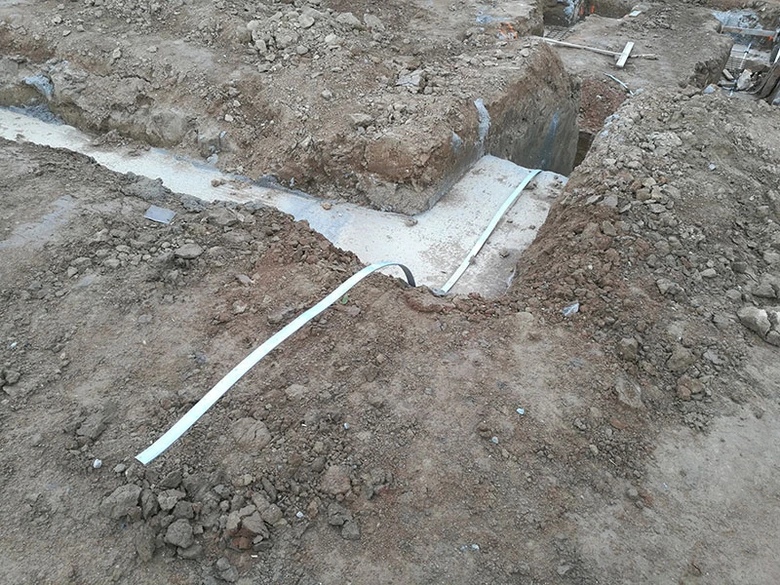

- Uzemnění se provádí v základech ještě před vylitím betonu, aby byl zajištěn přímý kontakt s vlhkou zeminou.
- Vždy dokumentujte trasu zemnícího pásku a umístění uzemňovacích tyčí pro případné budoucí opravy či revize.
- Tento postup se hodí pro novostavby rodinných domů, pro staré objekty s nevyhovující instalací je vhodnější konzultace s revizním technikem.
Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta nebo revizního technika elektro.
Právní a normativní požadavky na uzemnění
Veškeré uzemnění elektrických rozvodů v budovách musí odpovídat souboru norem ČSN, zejména pak normám řady ČSN 33 2000, které definují technické parametry pro bezpečnost elektroinstalace. Legislativa vyžaduje, aby návrh i realizaci systému prováděla pouze osoba s příslušnou elektrotechnickou kvalifikací. Správné uzemnění elektrických rozvodů v rodinném domě vyžaduje dodržení specifikací pro materiály pro uzemnění, jako je ocel s antikorozní ochranou, a stanovenou hloubku uzemnění pro zajištění nízkého přechodového odporu. Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta nebo projektanta elektro.
Tip: Před zahájením prací si vždy vyžádejte revizní zprávu stávající elektroinstalace, která odhalí případné nevyhovující zapojení vodiče PEN či absence hlavního ochranného pospojení.
Častá chyba: podcenění kvality spojů v zemi, které vede k rychlé korozi a ztrátě funkčnosti systému. Uzemnění je klíčové pro ochranu osob i majetku, proto vždy postupujte podle projektové dokumentace zpracované autorizovaným inženýrem. Pro majitele novostaveb se tato pravidla hodí jako zákonná povinnost, zatímco pro majitele starších objektů představuje dodatečné uzemnění nezbytný krok ke zvýšení bezpečnosti provozu.
Více informací najdete v oficiálním zdroji: Zákony pro lidi.
Časté dotazy
Jak správně uzemnit rozvaděč v budově?
Použijte měděný nebo pozinkovaný vodič s minimálním průřezem 6 mm², připojte ho pevně k rozvaděči a zajistěte bezpečné spojení s uzemňovacím systémem.
Jak hluboko musí být uzemňovací tyč uložena?
Uzemňovací tyč by měla být uložena minimálně 0,6 metru pod povrchem země, aby byla zajištěna správná funkce uzemnění.
Jaké materiály se používají pro uzemnění?
Nejčastěji se používají pozinkované ocelové tyče délky 2 metry a pásky FeZn 30×4 mm pro spojení.
Co je hlavní ochranné pospojení (HOP)?
HOP spojuje kovové části budovy a elektroinstalaci, zajišťuje bezpečné uzemnění vodiče PEN v síti TN-C-S.
Jak často je potřeba kontrolovat uzemnění?
Doporučuje se provádět pravidelnou kontrolu a měření hodnoty uzemnění alespoň jednou za rok nebo po větších úpravách elektroinstalace.
